摘要：通過靜態吸附實驗與動態吸附實驗，研究了煤質活性炭與椰殼活性炭對漂白廢水的吸附性能。結果表明，在靜態吸附條件下，當活性炭用量為6g·L-1、吸附時間為180min、吸附溫度為40℃時，煤質活性炭與椰殼活性炭對漂白廢水的COD去除率分別為57.89%、60.24%；2種活性炭對漂白廢水的吸附動力學均符合Lagergren準二級動力學模型；在動態吸附條件下，各因素對煤質活性炭吸附性能的影響大小為：漂白廢水流速>吸附時間>吸附柱柱高，各因素對椰殼活性炭吸附性能的影響大小為：吸附時間>吸附柱柱高>漂白廢水流速。
造紙廢水是全球七大工業污染源之一，主要來源于蒸煮堿液與漂白廢水，其中蒸煮堿液能夠通過堿回收方法去除。漂白廢水具有溶解有機物分子量大、含氯有機物多、成分復雜等特點，多采用氧化法、物化-生化法對其進行處理，但存在成本高、易產生二次污染等問題，且處理后的廢水難以回用，多直接排放，導致工業水耗增加，環境壓力增加。因此，在有效處理造紙廢水的同時如何減少水耗是需要研究的課題。
吸附法作為一種低能耗、易操作、易再生的固體萃取技術，在水處理中有著不可比擬的優勢�；钚蕴渴浅Ｒ姷奈絼湮⒖捉Y構多、比表面積大、吸附能力強，能夠吸附水中的有機物，且無二次污染，是廢水回用處理的理想材料。
波濤活性炭廠家，分別采用煤質活性炭與椰殼活性炭處理漂白廢水，考察了靜態吸附條件下活性炭用量、吸附時間、吸附溫度對處理效果的影響及動態吸附條件下漂白廢水流速、吸附柱柱高、吸附時間對處理效果的影響，分析比較了2種活性炭對漂白廢水的吸附動力學，從而評價2種活性炭對漂白廢水的吸附性能。下面，波濤活性炭廠家將實驗方法及結果分享如下。
一、實驗
1.1 材料與儀器
漂白廢水，顏色微白，pH值為5.8，COD值為282mg·L-1，SS（固體懸浮物）值為591mg·L-1；椰殼活性炭（粒度4~40目，碘吸附值1000mg·L-1），煤質活性炭（粒度10~20目，碘吸附值1000mg·L-1），活性炭使用前先在蒸餾水中攪拌4h，以去除活性炭表面的灰分與雜質，然后在105℃烘20h至干燥。
JBQ-ZD型振蕩器；WD-I型微波密封消解COD快速測定儀；DF-101S型集熱式恒溫加熱磁力攪拌器；電子天平。
1.2 方法
1.2.1 活性炭用量對吸附效果的影響
在常溫下，分別取0.2g、0.4g、0.6g、0.8g、1.0g、1.2g煤質活性炭和椰殼活性炭，置于裝有100mL漂白廢水的錐形瓶中，120r·min-1振蕩240min，取樣測定處理后漂白廢水的COD值與SS值，計算COD去除率和SS去除率，考察活性炭用量對吸附效果的影響。COD值采用GB11914-89方法檢測，ss值采用GB11901-89方法檢測。
1.2.2 吸附時間對吸附效果的影響
取0.6g煤質活性炭和椰殼活性炭，置于裝有100mL漂白廢水的錐形瓶中，120r·min-1分別振蕩30min、60min、90min、120min、150min、180min、210min、240min、270min、300min，取樣測定處理后漂白廢水的COD值，并計算活性炭對漂白廢水的COD吸附量，考察吸附時間對吸附效果的影響。
1.2.3 吸附溫度對吸附效果的影響
取0.6 g煤質活性炭和椰殼活性炭，置于裝有100mL漂白廢水的錐形瓶中，分別在10℃、20℃、30℃ 、40℃、50℃、60℃下120r·min-1振蕩180min，取樣測定處理后漂白廢水的COD值，計算COD去除率，考察吸附溫度對吸附效果的影響。
1.2.4 動態吸附實驗
以漂白廢水流速（A）、吸附柱柱高（B）、吸附時間（C）為考察因素，以處理后漂白廢水的COD值為考核指標，進行煤質活性炭和椰殼活性炭處理漂白廢水的L9（33）正交實驗，從而評價2種活性炭對漂白廢水的吸附性能。
2 結果與討論

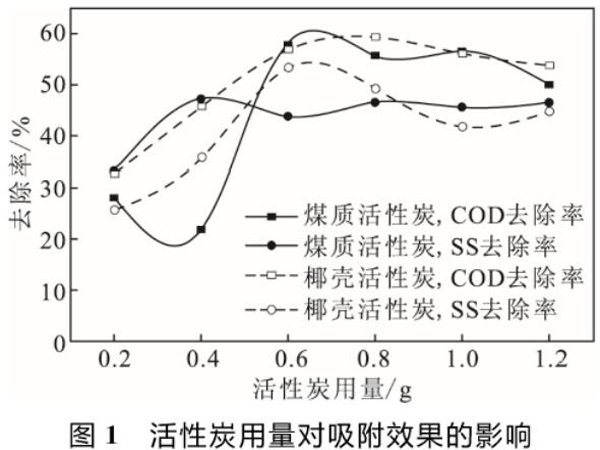

2.1 活性炭用量對吸附效果的影響（圖1）
由于煤質活性炭與椰殼活性炭在孔徑、官能團和離域電子等方面的不同，導致其表面化學性質存在差異，使得2種活性炭對漂白廢水COD的吸附效果不同。從圖1可以看出，盡管2種活性炭對漂白廢水的處理效果存在一定差異，但隨著活性炭用量的增加，COD去除率總體趨勢均逐漸升高，在活性炭用量為0.6g時，煤質活性炭與椰殼活性炭對漂白廢水的COD去除率分別達到57.86%和57.37%，之后繼續增加活性炭用量，COD去除率變化不明顯，且SS去除率也趨于穩定。

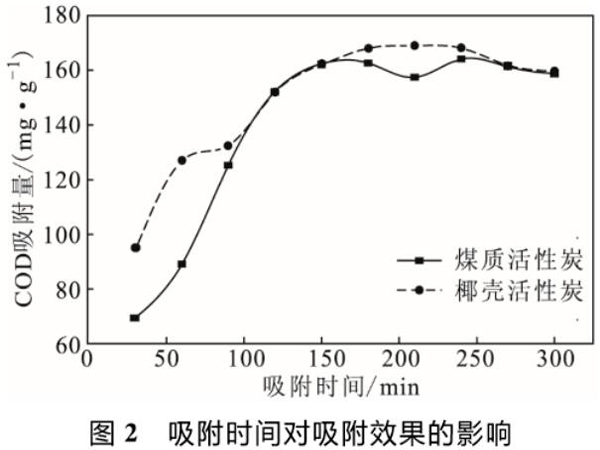

2.2 吸附時間對吸附效果的影響（圖2）
從圖2可以看出，隨著吸附時間的延長，2種活性炭對漂白廢水的COD吸附量快速增加，在吸附時間為180min時，煤質活性炭和椰殼活性炭的COD吸附量分別達到162.63 mg·g-1和166.42mg·g-1；之后繼續延長吸附時間，COD吸附量趨于穩定，吸附過程達到相對平衡。
2.3 吸附溫度對吸附效果的影響

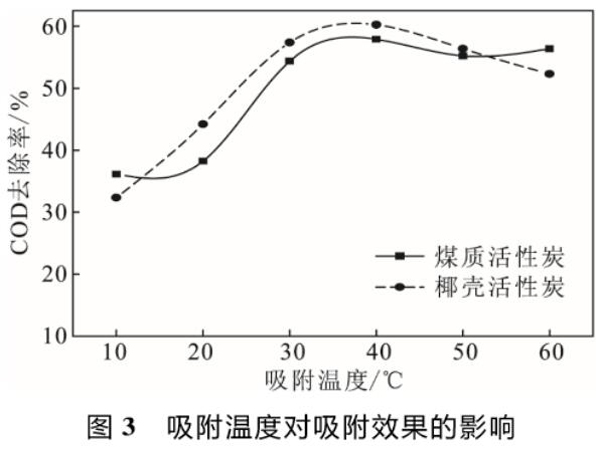

在活性炭用量為6g·L-1、吸附時間為180min時，考察吸附溫度對吸附效果的影響，結果如圖3所示。
從圖3可以看出，當吸附溫度為10℃時，煤質活性炭與椰殼活性炭對漂白廢水的COD去除率均較低，分別為36.36%和32.15%；當吸附溫度升高時，2種活性炭對漂白廢水的COD去除率明顯升高，40℃時，煤質活性炭和椰殼活性炭對漂白廢水的COD去除率分別達到57.89%和60.24%；之后繼續升高吸附溫度，煤質活性炭對漂白廢水的COD去除率變化不大，而椰殼活性炭對漂白廢水的COD去除率開始下降。這是因為，溫度較低時，吸附主要以物理吸附為主，而升高溫度能為活性炭的化學吸附提供更大的活化能，使活性炭的化學吸附量增加，導致COD去除率升高；但當溫度繼續升高時，分子熱運動加劇，被物理吸附的分子離開活性炭表面而解析到漂白廢水中，導致活性炭對漂白廢水的COD去除率下降。因此，適當升高吸附溫度可以提高活性炭對漂白廢水COD的去除效果，但吸附溫度過高，會導致漂白廢水的COD去除率下降。
2.4 動態吸附實驗結果
2種活性炭動態吸附正交實驗結果見表1。
表1 2種活性炭動態吸附正交實驗結果
| 序號 | A.漂白廢水流速（mL·min-1） | B.吸附柱柱高（mm） | C.吸附時間（min） | 煤質活性炭COD值（mg·L-1） | 椰殼活性炭COD值（mg·L-1） |
| 1 | 25 | 80 | 60 | 132 | 158 |
| 2 | 25 | 100 | 90 | 176 | 176 |
| 3 | 25 | 120 | 120 | 179 | 141 |
| 4 | 30 | 80 | 120 | 185 | 237 |
| 5 | 30 | 100 | 60 | 173 | 153 |
| 6 | 30 | 120 | 90 | 232 | 135 |
| 7 | 35 | 80 | 90 | 168 | 141 |
| 8 | 35 | 100 | 120 | 155 | 265 |
| 9 | 35 | 120 | 60 | 144 | 184 |
| K煤1 | 487 | 485 | 449 | ||
| K煤2 | 590 | 504 | 552 | ||
| K煤3 | 467 | 555 | 519 | ||
| R煤 | 123 | 70 | 103 | ||
| K椰1 | 475 | 536 | 495 | ||
| K椰2 | 525 | 594 | 452 | ||
| K椰3 | 590 | 460 | 643 | ||
| R椰 | 115 | 134 | 148 |
由表1可知，漂白廢水經煤質活性炭與椰殼活性炭處理后的COD值很低，分別為132mg·L-1、135mg·L-1。各因素對煤質活性炭動態吸附的影響大小為：漂白廢水流速>吸附時間>吸附柱柱高；各因素對椰殼活性炭動態吸附的影響大小為：吸附時間>吸附柱柱高>漂白廢水流速。這是因為，椰殼活性炭的吸附量雖與煤質活性炭相近，但椰殼活性炭吸附快，加快漂白廢水流速時吸附更易趨于飽和，導致吸附時間的影響變大。當漂白廢水流速為25mL·min-1、吸附柱柱高為120mm、吸附時間為60min時，處理效果較佳，在該條件下，煤質活性炭與椰殼活性炭處理漂白廢水的COD值分別為135mg·L-1、124mg·L-1。
3 結論
通過靜態吸附實驗與動態吸附實驗，研究了煤質活性炭與椰殼活性炭對漂白廢水的吸附性能。結果表明，在靜態吸附條件下，當活性炭用量為6g·L-1、吸附時間為180min、吸附溫度為40℃時，煤質活性炭與椰殼活性炭對漂白廢水的COD去除率分別為57.89%、60.24%；2種活性炭對漂白廢水的吸附動力學均符合Lagergren準二級動力學模型；在動態吸附條件下，各因素對煤質活性炭吸附性能的影響大小為：漂白廢水流速>吸附時間>吸附柱柱高，各因素對椰殼活性炭吸附性能的影響大小為：吸附時間>吸附柱柱高>漂白廢水流速。
